Грозозащита NST - комплексная защита IP сетей

Устройства грозозащиты цепей Ethernet

Устройства грозозащиты (УЗИП) являются крайне важными звеньями защиты систем передачи данных, в которых используются медные линии связи.

Проектировщики, монтажники часто не уделяют должного внимания отдельно стоящими устройствами грозозащиты, надеясь на встроенную в сетевое оборудование. И речь идет не о защите от попадания молний в провод или конечное устройство, а о наведённом напряжении, возникающим в длинной линии из-за прохождения рядом грозового фронта или работы мощных электромагнитных систем (например, электродвигатели на производственных предприятиях).

Чем длиннее участок кабеля, подверженный воздействию электромагнитного поля, там больший электромагнитный импульс, измеряемый в килоамперах и киловольтах, возникает в нем; штатная встроенная грозозащита не в состоянии погасить его. Вследствие воздействия таких импульсов выгорают порты сетевого оборудования и блоки питания.

Отдельностоящая грозозащита имеет несколько ступеней защиты для последовательного погашения электрического импульса.

Ниже приведены основные рекомендации для выбора грозозащиты:

1. Грозозащита должна быть установлена между защищаемыми устройствами (участок длинной линии должен быть "разорван" устройствами грозозащиты. Грозозащита должна монтироваться максимально близко к защищаемому оборудованию.
2. Нужно выбирать правильные электрические параметры грозозащиты (Рабочее напряжение, максимальное напряжение импульса, максимальный ток разряда).
3. Правильное заземление. Наличие качественного заземления - гарантия того, что грозозащита будет работать в соответствии со своими параметрами.

В ассортименте бренда NST есть решения для защиты сетей передачи данных PoE в различных исполнениях.

- Максимальный ток разряда для устройств защиты данных - 10kA.
- Трехступенчатая защита (Газовый разрядник, супрессор, варистор)
- Поддержка PoE BT до 90W
- Материал корпуса: Нержавеющая сталь, алюминий, пластик
- Диапазон рабочих температур: -40…+80°С.



Типовая схема подключения грозозащиты при подключении одной камеры

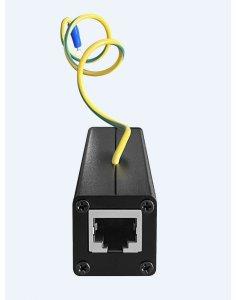

• NS-LP-1GP/D – 1 канал Ethernet, 1Gbps, IEEE 802.3bt, 10kA, Монтаж на DIN рейку, металлический корпус.
• NS-LP-1GP/2W – 1 канал Ethernet, 1Gbps, IEEE 802.3bt, 10kA, уличное исполнение IP67, корпус из нержавеющей стали.
• NS-LP-1GP/W NS-LP-1GP/W – 1 канал Ethernet, 1Gbps, IEEE 802.3bt, 10kA, уличное исполнение IP65, пластиковый корпус.
